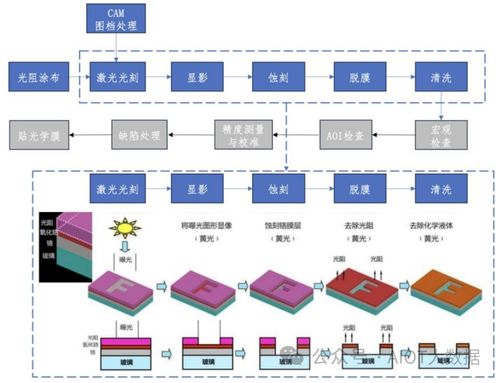

半導體掩膜版是半導體制造中的關鍵工具，用于在光刻過程中將電路圖案轉移到硅片上。它類似于傳統攝影中的底片，決定了芯片的最終結構和功能。掩膜版的制造工藝至關重要，因為它直接影響芯片的性能和良率。以下是半導體掩膜版制造的主要工藝及流程，結合實際應用，幫助讀者快速理解這一復雜過程。

1. 掩膜版設計與數據準備

掩膜版制造的第一步是設計。工程師使用電子設計自動化（EDA）軟件創建電路布局，生成圖形數據文件（通常為GDSII格式）。這一階段涉及電路仿真、優化和驗證，以確保圖案符合芯片性能要求。接著，數據被轉換為適用于掩膜寫入設備的格式，并進行數據預處理，如調整尺寸、添加輔助圖案（如光學鄰近校正，OPC），以補償光刻過程中的失真。

2. 基板準備與清潔

掩膜版的基板通常采用高純度石英玻璃，因為它具有優異的光學透明度和熱穩定性。基板首先經過精密切割和拋光，以達到超平坦表面（粗糙度低于0.5納米）。然后，通過化學清洗去除任何污染物，如灰塵、油脂或金屬離子，確保后續涂層均勻附著。清潔過程常在超凈環境中進行，以防止微粒污染。

3. 涂層與光刻膠應用

在清潔后的基板上，先沉積一層遮光材料，通常是鉻（Cr）或鉬硅（MoSi），用于形成不透明的電路圖案。涂覆一層光刻膠（光敏聚合物），通過旋涂工藝確保均勻厚度（約100-500納米）。光刻膠的選擇取決于掩膜類型（如二元掩膜或相移掩膜），并需在特定條件下烘烤以增強附著力。

4. 圖案寫入與曝光

圖案寫入是核心步驟，使用電子束或激光束直寫技術。電子束掩膜寫入機（EBMW）根據設計數據，精準掃描光刻膠表面，使其發生化學變化。電子束具有高分辨率，可繪制納米級圖案。曝光后，光刻膠通過顯影液處理，去除被曝光區域，露出下方的遮光層，形成初步圖案。

5. 蝕刻與圖案轉移

顯影后，通過干法蝕刻（如反應離子蝕刻，RIE）或濕法蝕刻，將圖案從光刻膠轉移到遮光層。蝕刻過程需精確控制參數（如氣體流量、溫度），以避免過蝕刻或欠蝕刻，確保圖案邊緣清晰。完成后，剩余的光刻膠被剝離，留下最終的遮光圖案在石英基板上。

6. 清洗與缺陷檢測

掩膜版經過再次清洗，去除蝕刻殘留物。進行嚴格缺陷檢測，使用自動光學檢測（AOI）或電子顯微鏡掃描，識別并定位任何瑕疵（如針孔、顆?；蚓€條斷裂）。對于關鍵缺陷，可能通過聚焦離子束（FIB）或激光修復技術進行修補，以提高掩膜版的可靠性。

7. 鍍保護膜與最終檢驗

為延長掩膜版壽命，常在表面鍍一層薄保護膜（如二氧化硅），防止劃傷和污染。進行綜合檢驗，包括尺寸測量、圖案對齊精度測試和透光率驗證。只有通過所有測試的掩膜版才會被包裝并運往芯片制造廠，用于光刻機中的批量生產。

應用與重要性

在計算機軟硬件及外圍設備制造中，半導體掩膜版是連接設計與實際芯片的橋梁。從CPU、內存到GPU和存儲設備，掩膜版的精度直接影響芯片的性能、功耗和成本。隨著半導體工藝向更小節點（如5納米以下）發展，掩膜版制造技術不斷演進，例如采用極紫外（EUV）光刻掩膜，推動著計算設備的創新。

半導體掩膜版制造是一個多步驟、高精度的過程，涉及設計、材料科學和精密工程。通過理解其工藝及流程，讀者可以更好地把握半導體產業鏈的核心環節，并為相關領域的學習和應用奠定基礎。
